CV · Nobex

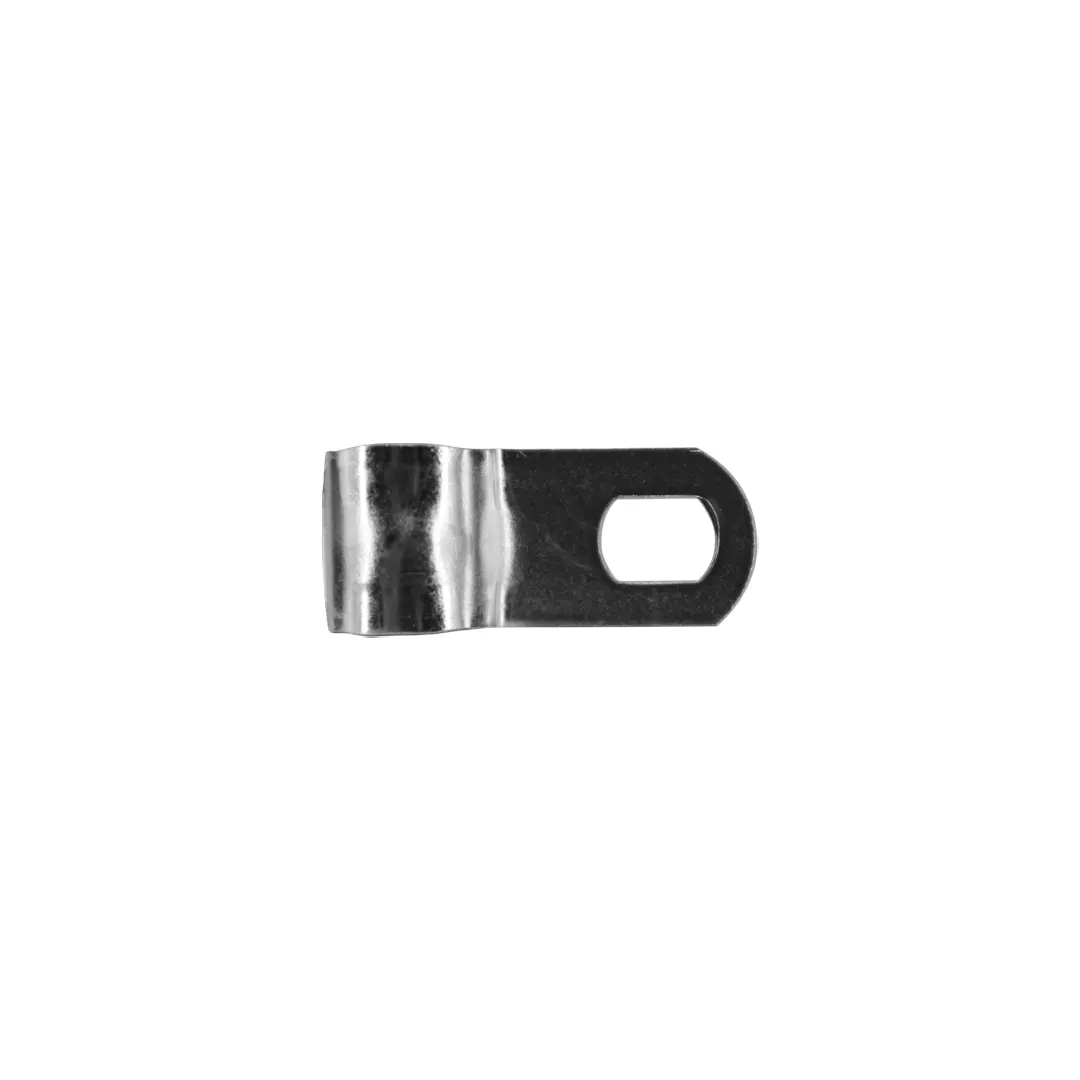

CV di Nobex è un cavallotto ad un labbro in acciaio zincato, ideale per fissaggi rapidi e ordinati di tubazioni e guaine in ambito elettrico e idraulico. Compatto, resistente e facile da installare, assicura una tenuta affidabile anche negli impianti più complessi.

Diametro Inch	Diametro tubo mm
-	6
1/8”	8
1/4”	10
-	12
-	14
3/8”	15
-	16
-	18
1/2”	20
-	22
3/4”	24
-	28
-	30
1”	32
-	40

Tabella di scelta e dati tecnici

Di seguito sono riportate le versioni disponibili di CV. Per le caratteristiche complete, si consiglia di far riferimento alla scheda tecnica.

Articolo	Diametro Inch	Diametro tubo mm	Altezza fascetta mm	Spessore mm	Scatola singola pz
NB13864	-	6	6,2	0,9	100
NB13871	1/8”	8	6,2	0,9	100
NB13888	1/4”	10	6,2	0,9	100
NB13895	-	12	6,2	0,9	100
NB13901	-	14	6,2	0,9	100
NB13918	3/8”	15	6,2	0,9	100
NB13925	-	16	6,2	0,9	100
NB13932	-	18	6,2	0,9	100
NB13949	1/2”	20	6,2	0,9	100
NB13956	-	22	6,2	0,9	100
NB13963	3/4”	24	6,2	0,9	100
NB13970	-	28	6,2	0,9	100
NB13987	-	30	6,2	0,9	100
NB13994	1”	32	6,2	0,9	100
NB14014	-	40	6,2	0,9	50

Nome articolo	Descrizione lunga	Approfondisci
CVD	Cavallotti a doppio labbro	Approfondisci

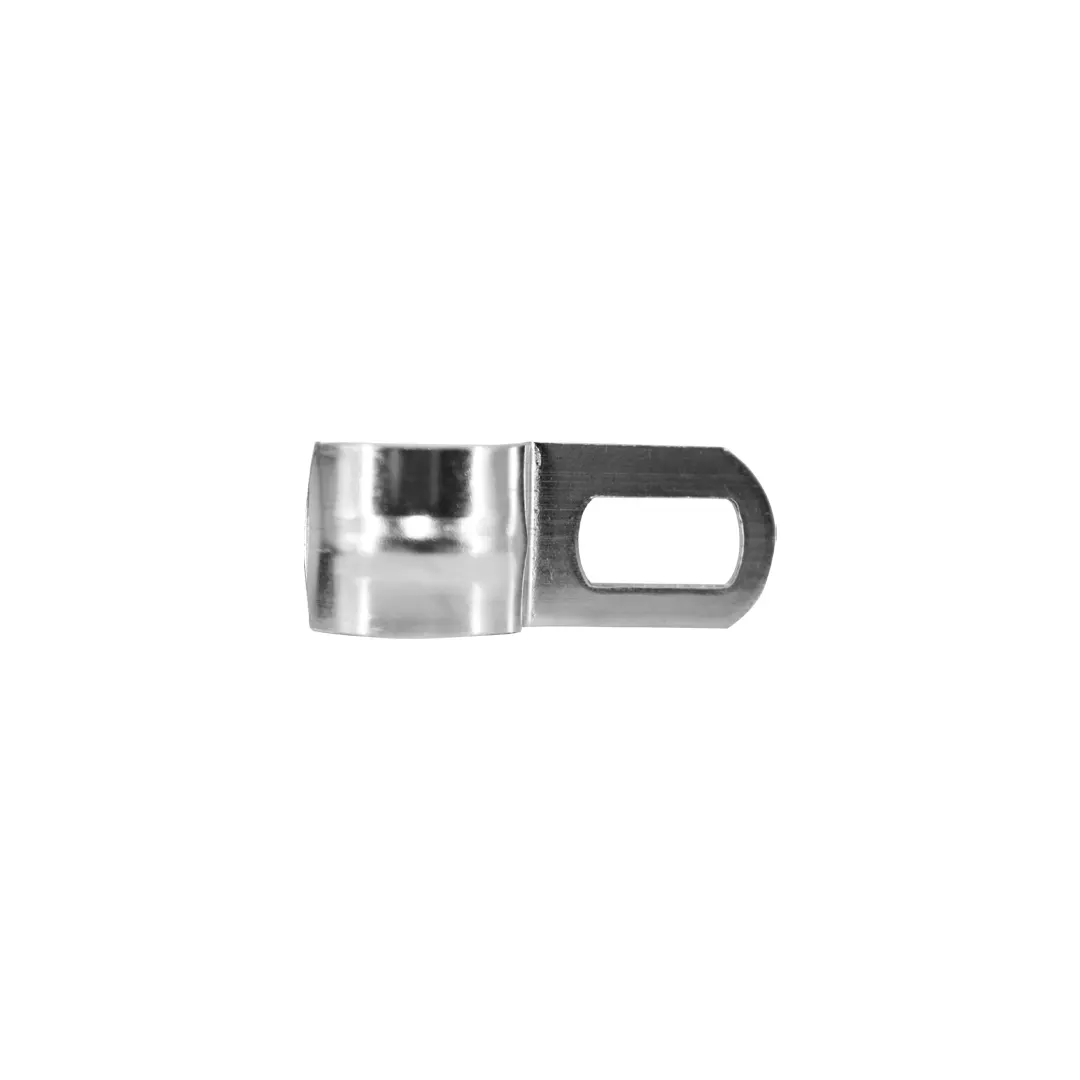

CVP	Cavallotti pesanti ad un labbro	Approfondisci
CAV	Cavallotti per ancoraggio tubi su profili	Approfondisci

Confezione	Scegli misura	Quantità pezzi	Richiedi
Scatola	-x6 1/8”x8 1/4”x10 -x12 -x14 3/8”x15 -x16 -x18 1/2”x20 -x22 3/4”x24 -x28 -x30 1”x32 -x40 Vedi tutte le misure	-	Richiedi

Caratteristiche di CV

CV è un cavallotto ad un labbro in lamiera zincata, progettato per il fissaggio veloce e stabile di tubi, guaine e condotte, in particolare nei settori elettrico e idraulico. La sua struttura compatta permette un montaggio semplice anche in spazi ristretti, mentre la zincatura offre protezione contro l’umidità e la corrosione.

Il foro ovale permette una leggera regolazione in fase di installazione, facilitando l’allineamento perfetto dei componenti. Questo tipo di staffa è particolarmente indicato per l’organizzazione di impianti ordinati ed efficienti in ambienti tecnici e civili.

Materiali di supporto compatibili:

Calcestruzzo
Pietra naturale
Mattoni pieni
Mattone CLS pieno
Mattoni forati
Mattone CLS forato

Applicazioni consigliate:

Fissaggio di tubazioni elettriche e idrauliche
Installazioni su pareti e soffitti in muratura
Organizzazione ordinata di impianti tecnici

Le qualità uniche di CV

Struttura compatta e funzionale

Il design ad un solo labbro consente una presa salda sul tubo, semplificando l’installazione in spazi stretti e mantenendo l’impianto ordinato.

Foro ovale per regolazione

La presenza del foro ovale permette una leggera regolazione del posizionamento in fase di montaggio, utile per correzioni rapide e precise.

Ideale per impianti tecnici

Progettato per elettricisti e idraulici, è perfetto per il fissaggio di guaine, tubi e canaline, in ambienti tecnici, civili e industriali.
