FBP W1

FBP W1 - Dati Tecnici

Di seguito sono riportate le versioni disponibili di FBP W1. Per le caratteristiche complete, si consiglia di far riferimento alla scheda tecnica.

Articolo	Larghezza fascetta mm	Diametro tubo mm	Coppia di Serraggio	Scatola singola pz
NB25000	9	8-12	3 Nm	100
NB25002	9	10-16	3 Nm	100
NB25004	9	12-20	3 Nm	100
NB25006	9	16-25	3 Nm	100
NB25008	9	20-32	3 Nm	100
NB25010	9	25-40	3 Nm	100
NB25014	9	32-50	3 Nm	50
NB25016	9	40-60	3 Nm	50
NB25018	9	50-70	3 Nm	50
NB25020	9	60-80	3 Nm	50
NB25022	9	70-90	3 Nm	25
NB25050	12	16-25	3,5 Nm	100
NB25052	12	20-32	3,5 Nm	100
NB25054	12	25-40	3,5 Nm	100
NB25058	12	32-50	3,5 Nm	50
NB25060	12	40-60	3,5 Nm	50
NB25062	12	50-70	3,5 Nm	50
NB25064	12	60-80	3,5 Nm	50
NB25066	12	70-90	3,5 Nm	25
NB25068	12	80-100	3,5 Nm	25
NB25070	12	90-110	3,5 Nm	25
NB25072	12	100-120	3,5 Nm	25
NB25074	12	110-130	3,5 Nm	25
NB25076	12	120-140	3,5 Nm	25
NB25078	12	130-150	3,5 Nm	25
NB25080	12	140-160	3,5 Nm	25
NB25082	12	150-170	3,5 Nm	25
NB25084	12	160-180	3,5 Nm	25
NB25086	12	170-190	3,5 Nm	25
NB25088	12	180-200	3,5 Nm	25
NB25090	12	200-220	3,5 Nm	25
NB25092	12	210-230	3,5 Nm	25
NB25094	12	230-250	3,5 Nm	25

Caratteristiche di FBP W1

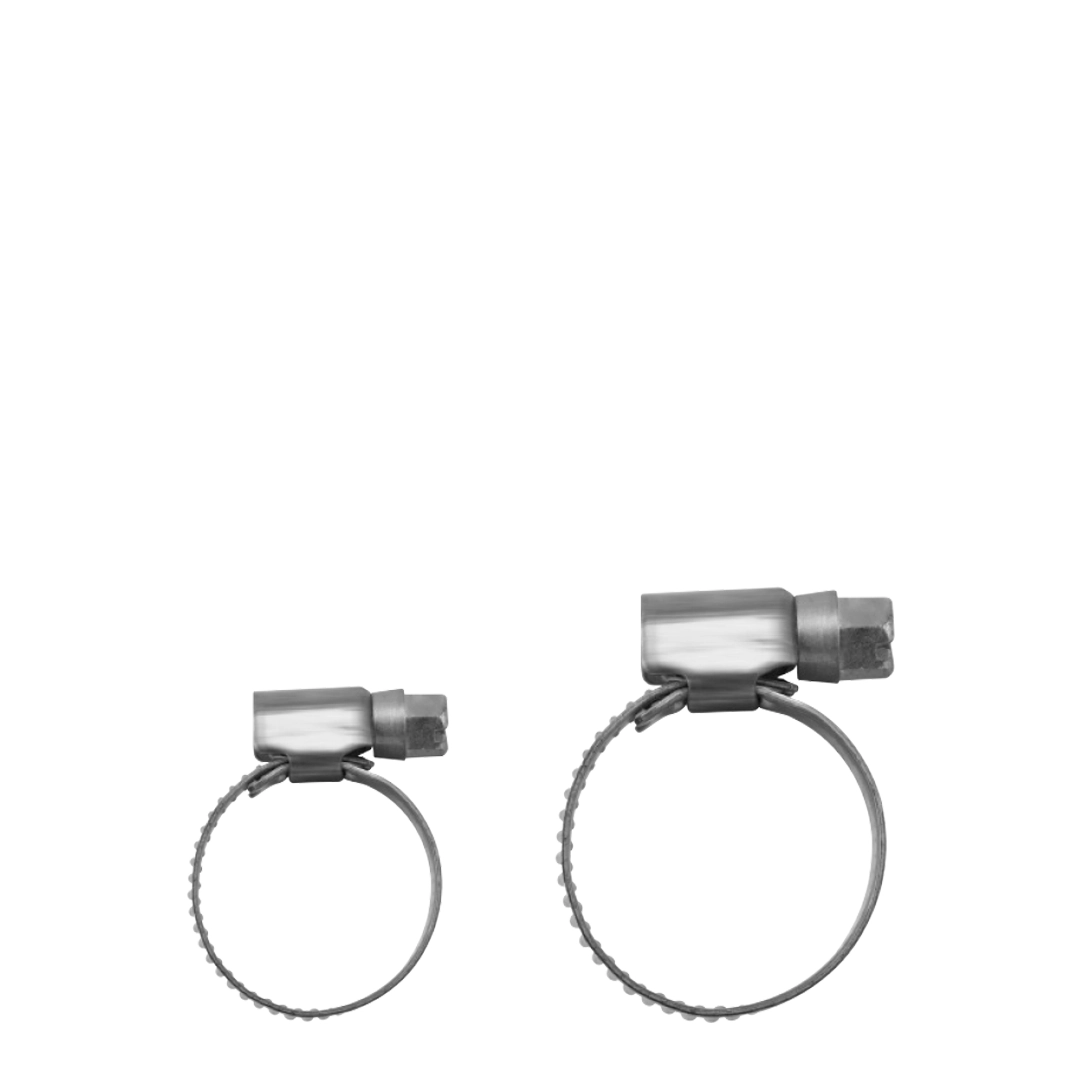

FBP W1 è una fascetta stringitubo in acciaio zincato bianco C15 con vite, banda e cassetto interamente realizzati in acciaio. La costruzione robusta consente l’applicazione su tubi di diverse dimensioni, offrendo una presa solida, costante e duratura anche in presenza di vibrazioni o sollecitazioni.

Il sistema a vite permette una regolazione precisa della chiusura e una coppia di serraggio efficace, fondamentale per garantire tenuta in ambienti professionali. Ideale per il fissaggio di tubazioni in ambito idraulico, pneumatico e impiantistico in generale.

Materiali di supporto compatibili:

Tubi idraulici
Tubi pneumatici

Applicazioni consigliate:

Impianti idraulici civili e industriali
Reti di distribuzione aria compressa
Montaggi su superfici rigide o strutture metalliche

Le qualità uniche di FBP W1

Coppia di serraggio

Per un montaggio corretto, è importante applicare la coppia di serraggio adeguata in funzione del diametro del tubo e del materiale. La fascetta FBP W1 garantisce una distribuzione uniforme della forza grazie alla vite integrata.

Tabella di conversione

Newton metres → Kg. force metres: 1 Nm = 0,102 kg·m
Kg. force metres → Newton metres: 1 kg·m = 9,81 Nm

Resistenza alla corrosione

Lo zinco bianco di rivestimento conferisce alla fascetta una buona protezione contro l’umidità e gli agenti atmosferici, rendendola adatta anche per ambienti semi-esterni.

Repository materiali tecnici

Per i progettisti, installatori e professionisti del settore, Nobex mette a disposizione materiali tecnici per la stesura di capitolati e progetti che possono essere scaricati liberamente o richiesti al dipartimento tecnico.
